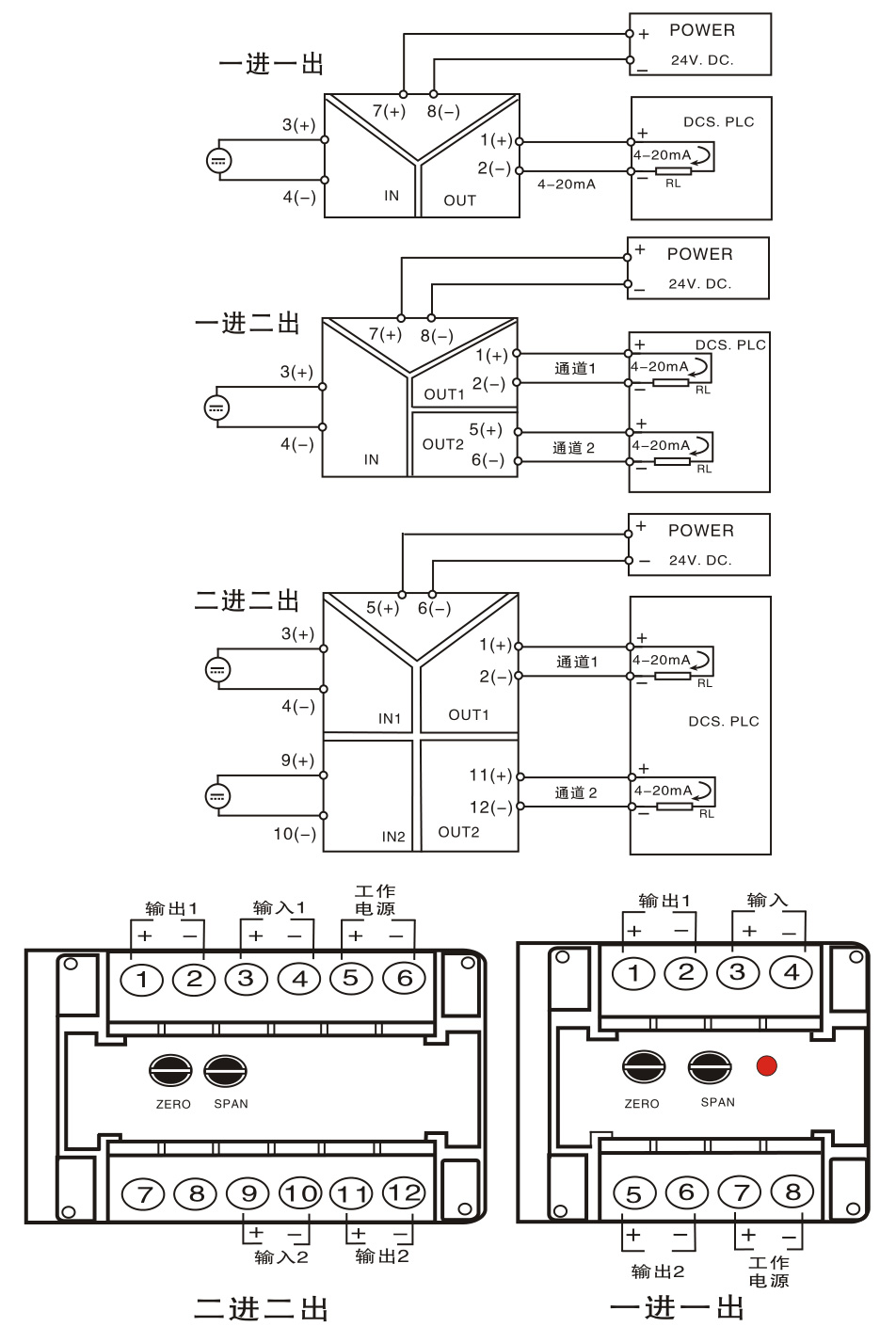

- 示意圖

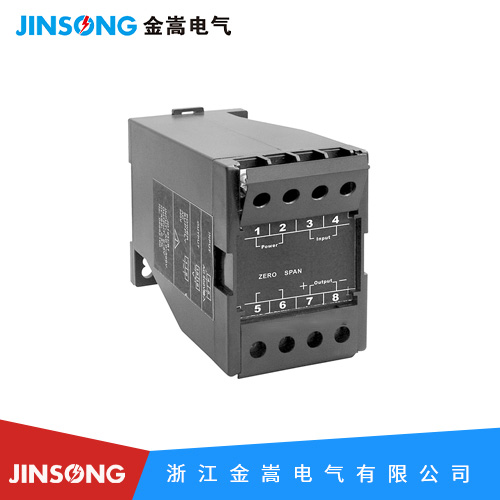

型號：JS-CYD
輸入信號類型：0-1A,0-100V等
輸出信號類型：4-20mA,0-20mA等
供電：DC24V,±10%
基本精度：≤0.2%F.S.
安裝方式：35mmDIN導軌安裝
輸入端
輸入電流范圍:DC 0-10A
輸入電壓范圍:DC 0-2000V
輸出端
輸出信號:4-20mA;0-20mA;0-5V;0-10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時);RL≥10KΩ(輸出為電壓信號時)
基本參數
電源:DC24V,±10%
額定功率:≤1W(一進一出,DC24V供電,20mA輸出時)
基本精度:≤0.2% F.S.
溫度漂移:0.02%F.S./度 (-20度 ~ +55度)
響應時間:≤10mS(0- 90%)(TYP)
絕緣強度:2000V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MΩ(輸入、輸出、電源之間)
工作溫度范圍: -20~+55度
電磁兼容性:符合GB/T 1 8268.1(IEC61326-1)

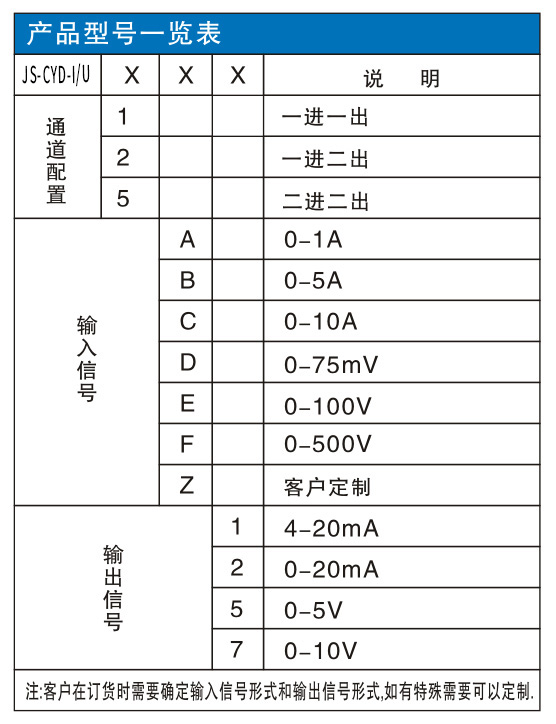

例：JS-CYD-I ,一進一出，輸入：0-5A,輸出：4-20mA
例：JS-CYD-U 一進一出，輸入0-500V,輸出為4-20mA
